アクリルプレート・車体前部

　アクリルプレートと車体前部を結合します。またバッテリー固定用のマジックベルトもここで取り付けておきます。

使用部品

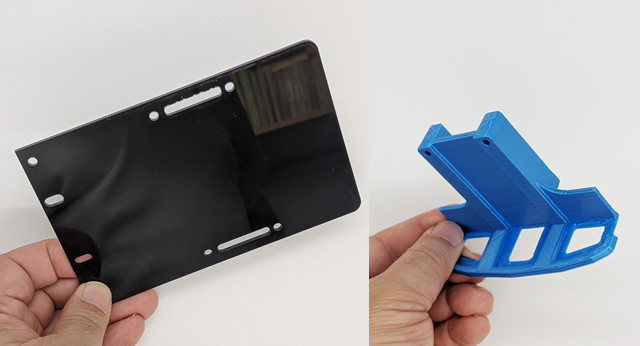

アクリルプレート

　2mm厚のアクリル板です。レーザーカッターで切断・穴あけ加工を行っています。

車体前部

　3Dプリンタ製の樹脂パーツです。バンパー兼マイコンユニット取付部となっています。

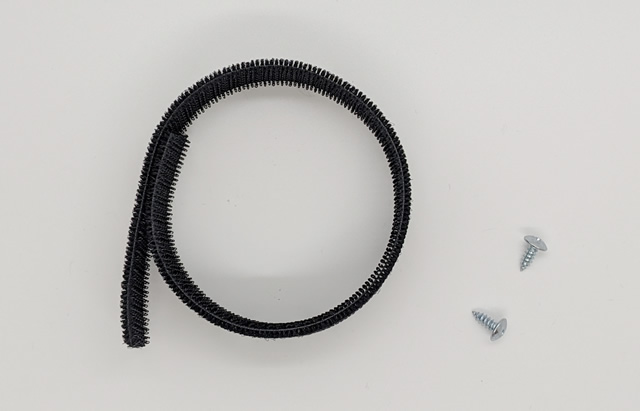

M3×8ネジ

　二種類のネジのうち「短い」方です。2本使用します。

マジックベルト

　　モバイルバッテリー固定用のベルトです。表裏を合わせると付着する構造になっています。

手順

アクリルプレートと車体前部の結合

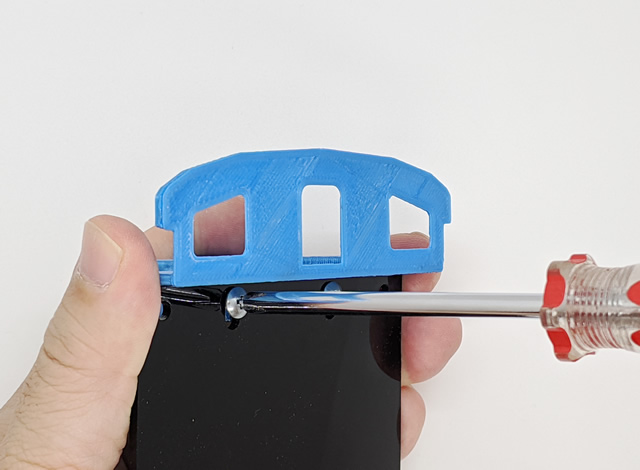

　前方２か所の「車体前部取付ネジ穴」と、車体前部のネジ穴を合わせ、M3×8mmネジで固定します。樹脂パーツのネジ止めなので、無理な力を加えるとネジ山を崩すので、ぐらつかない程度にしてください。
　

マジックベルトの取付

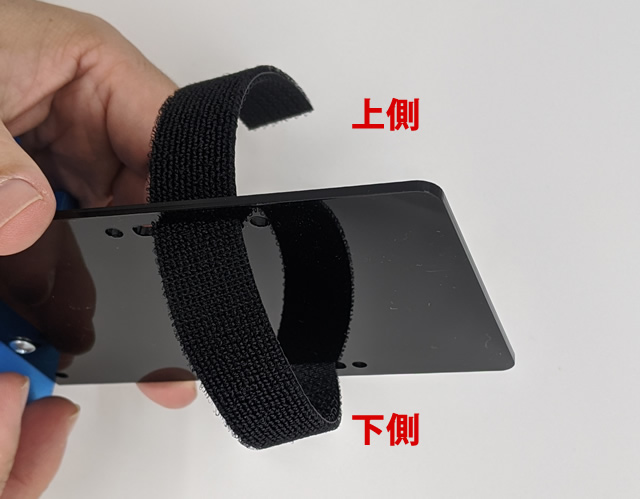

　アクリルプレート後ろ側の長穴にマジックベルトを写真のように通します。

　この時、ねじれないように注意してください。また、ベルトが邪魔にならないように、仮止めしておきます。

　車体前部とアクリルプレート・マジックベルトを組み合わせたところです。
